機種一覧
 |
GMR-4000 | ||
|---|---|---|---|
L×D×H | 電気容量 | 重量 | |
L3200×D2000×H2773 | 10KVA（三相200V） | 3150kg | |
 |
GMR-6000 | ||
|---|---|---|---|
L×D×H | 電気容量 | 重量 | |
L4130×D2000×H2773 | 10KVA（三相200V） | 3450kg | |
 |
GMR-8000 | ||
|---|---|---|---|
L×D×H | 電気容量 | 重量 | |
L4021×D2200×H2923 | 16KVA（三相200V） | 4050kg | |
 |
GMR-10000 | ||
|---|---|---|---|
L×D×H | 電気容量 | 重量 | |
L4752×D2200×H2923 | 16KVA（三相200V） | 4300kg | |
 |
GMR-12000 | ||
|---|---|---|---|
L×D×H | 電気容量 | 重量 | |
L5458×D2200×H2923 | 20KVA（三相200V） | 4700kg | |
 |
GMR-14000 | ||
|---|---|---|---|
L×D×H | 電気容量 | 重量 | |
L6138×D2200×H2923 | 20KVA（三相200V） | 4950kg | |
 |
GMR-18000 | ||
|---|---|---|---|
L×D×H | 電気容量 | 重量 | |
L7498×D2200×H2923 | 28KVA（三相200V） | 5550kg | |
注：上記数値は条件等により変わります。 ※メンテナンス用その他
共通仕様
本体ドラム | SUS304 | ||||
|---|---|---|---|---|---|
投入室 | 破砕口 | SS400 | |||
投入口 | 標準型 | 施錠式 | 650×540 | SUS304 | |
定量型 | 容量40リットル | ||||
排出蓋開閉装置 | 電動シリンダー式 | ||||
塗装 | 静電粉体塗装（外部部分） | ||||
必要設置面積
ゴミックを設置する際に必要な寸法です。設置場所に応じたゴミックをお選びください。

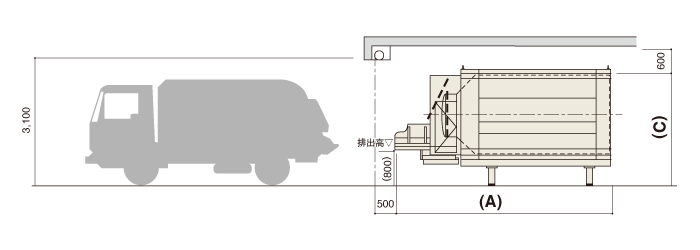

基準側面

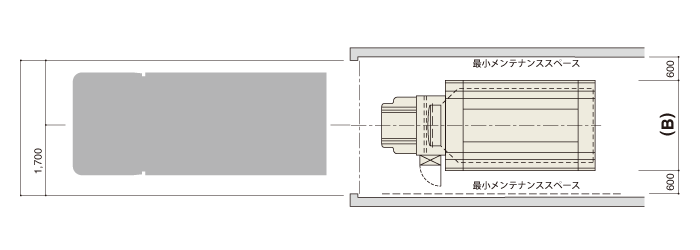

基準平面

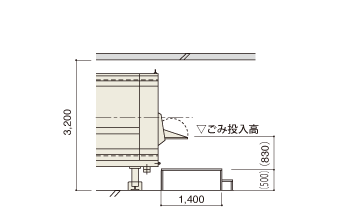

1.定量型投入式

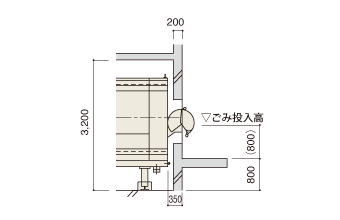

2.商業向け投入口式

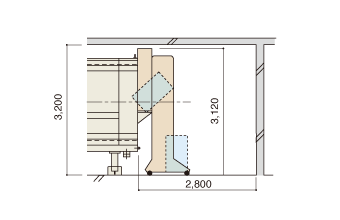

3.反転装置式

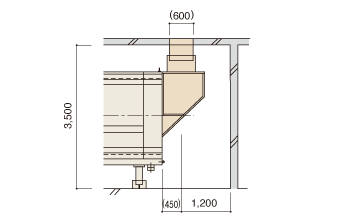

4.2F投入式
寸法一覧表
| #1 | 4000 | 6000 | 8000 | 10000 | 12000 | 14000 | 18000 |
|---|---|---|---|---|---|---|---|
| A | 3820 | 4750 | 4641 | 5372 | 6078 | 6758 | 8118 |
| B | 2000 | 2200 | |||||
| （C） | （2703） | （2853） | |||||
より詳しい図面をご希望の方は、左記よりダウンロードしてください。
